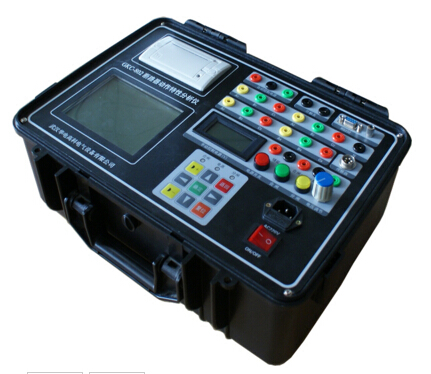

高压开关动特性测试仪的测试设置
     ①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
     ②传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。
     ③测试时长：指内部电源输出操作电压的时间长度。
     250ms：一般开关的单分、单合试验，选250ms时长;
     500ms：一般开关“合－分”或“分－合”操作时，选500ms时长;
     1000ms：老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;
     2000ms：开关做“分－合－分”操作时，选2000ms时长;
     4000ms：开关做“合－分－合－分”操作时，选4000ms时长;
     进行仪器内部操作电压校验时，选4000ms时长。
     ④触发方式：
     内触发：用仪器内部直流电源进行分、合闸操作;
     外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
     ⑤传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。
     ⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。
     ⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用通用和旋转传感器测速时，将此项关闭。
     ⑧开关行程：用旋转传感器和通用传感器测速时，输入开关的总行程值。
            用直线传感器测速及行程时，输入传感器的标注行程值。
     ⑨测试电压：根据现场需要设定开关的操作电压。
